产品简介

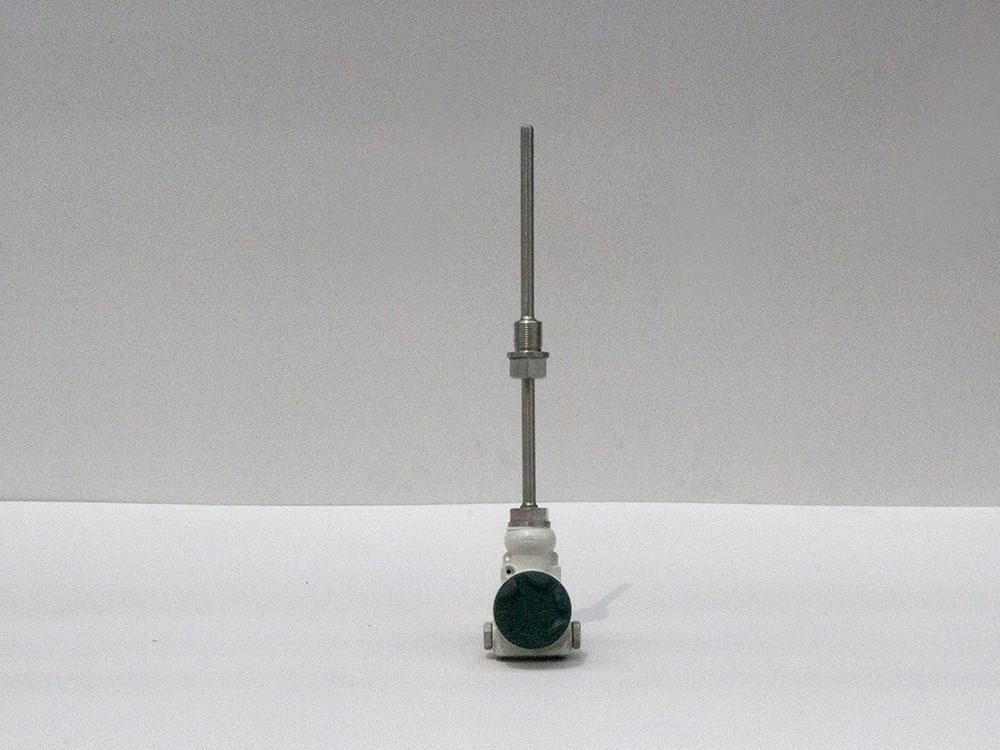

　　热电偶、热电阻温度变送器是DDZ-S系列仪表中的现场安装式温度变送器单元。它采用二线制传送方式（两根导线作为电源输入，信号输出的公用传输线）。将热电偶、热电阻信号变换成与输入信号或与温度信号成线性的4～20mA的输出信号。

　　变送器可以安装于热电偶、热电阻的接线盒内与之形成一体化结构。它作为新一代测温仪表可广泛应用于冶金、石油、化工、电力、轻工、纺织、食品、国防以及科研等工业部门。

　　采用硅橡胶密封结构、因此耐震，耐湿、适合在恶劣现场环境中安装使用。

　　现场安装于热电偶、热电阻的接线盒内，直接输出4～20mA，这样既省去昂贵的补偿导线费用，又提高了信号长距离传送过程中的抗干扰能力。

　　变送器具有输入端开路指示功能，热电偶温度变送器具有冷端温度自动补偿功能。

　　精度高、功耗低，使用环境温度范围宽，工作稳定可靠。

　　应用面广，既可与热电偶、热电阻形成一体化现场安装结构，也可作为功能模块安装在检测设备中。

　　智能型温度变送器可使用ZBT通讯设备、一台386或更好的PC机，设置变送器的型号、分度号及被测温度的量程范围。

　　数显型温度变送器可按用户实际需要调整变送器显示屏的显示方向。

规格参数

规格参数输    入：热电偶 K型、E型、B型、S型、T型、J型、N型

热电阻 Pt100  Cu100  Cu50(三线制或四线制)

输    出：在量程范围内输出4～20mA直流信号。与热电偶输入的毫伏信号成线性;与热电阻的输入电阻信号成线性。或与温度信号成线性。

隔离温度变送器，输入与输出相隔离，隔离电压为0.5KV增加抗共模干扰能力，更适合计算机联网使用。

基本误差：*±0.5%FS

传送方式：二线制

显示方式：（数显型）LCD四位显示，热电偶开路时显示E……标志且输出大于20mA。

工作电源：变送器工作电源电压低12V，高35V，额定工作电压24V。

负    载：极限负载电阻按下式计算：RL(max)=50(Vmin-12)

产品选型资料

（即24V时，负载电阻可在0～600Ω范围选择用）额定负载250Ω。

正常工作环境：

a)环境温度－25℃～80℃（常温型）－20℃～70℃（数显型）

b)相对湿度5%～95%

c)机械振动f≤50Hz，振幅<0.15mm

d) 周围空气中不含有对铬、镍镀层、有色金属及其它合金起腐蚀作用的介质。

环境温度影响：≤0.05/1℃

注：“。”用户有特殊需要，可提供允许误差为±0.2％的协议产品。
